Popis
Popis produktu
Solární ostrovní systém 435Wp 200Ah 500VA
Optimalizován pro místa bez distribuční sítě.
Nezávislý, inteligentní a spolehlivý zdroj energie.
Prvotřídní komponenty
Spolehlivá záloha energie
Energetickásoběstačnost
Díkysolárnímu systému, nebudete závislý od distribuční sítě.
Jednoduchá instalace
K systému dodáváme schéma, která vám pomůže při montáži této solární sestavy.
Technická podpora
Díkyodborné technické podpořese vám nestane, že byste měli s čímkoliv problém.
Jak to funguje
Solární ostrovní systém je ideální řešení pro všechny, kteří potřebují vyřešitsolární systém na chatu, ale ikaravanneboobytný přívěs.
Solární ostrovní systémzajistí napájenímenších elektrických spotřebičů(rádio, televizor, …) nebo elektrického osvětlení.
Takový fotovoltaický ostrovní systém zkrátkazabezpečí energii i na místech, kde není možnost připojeníse do rozvodné sítě.
Systém umožňuje sledovat stav baterie, spotřebu energie a energetické zisky.
Průměrná měsíční produkce v letních měsícíchje až 45 kWh.
Průměrná denní výroba energie v kWh
v Lednu cca 460 Wh / den
v Květnu cca 1550 Wh / den
v Červenci cca 1660 Wh / den
v Září cca 1290 Wh / den
v Prosinci cca 460 Wh / den
Za celý rok dokáže systémvyrobit cca 416 kWh.
Vypočítaný výkon je za předpokladu:
orientace na jih / bez zastínění / se sklonem 35 stupňů
Celkové množství vyrobené energie závisí také na vaší lokalitě. Pro výpočet použijte:Fotovoltaický geografický systém
Průměrná měsíční výroba energie v kWh
Přehled instalovaných komponentů
Solární panel monokrystalický Longi 435Wp Hi-MO X6 full black
Model s výkonem 435 Wp je zárukou výkonu. Nabízí spolehlivou funkčnost jako v síťových systémech tak i v ostrovních aplikacích.
- Nízka degradace a vynikající výkonpři vysokých teplotách a nepříznivých svetělných podmínek.
- Vysoká účinnostaž 22.3% díky pokročilé výrobní technologii
- Robustní hliníkový rámzajišťuje, aby moduly vydržely zatížení větrem až do 2400Pa a zatížení sněhem až 5400Pa
- Záruka až 25 let na výkon
Měnič napětí Victron Energy Phoenix VE.Direct 500VA 12V
Sinusový programovatelný měnič 12V / 500VA, s ECO módem a rozharním VE.Direct. Měnič obsahuje toroidní transformátor, který se vyznačuje vysokou spolehlivostí.
- Osvědčená spolehlivostprofesionálních měničů Victron Energy s plnou zárukou na 5 let
- Plně konfigurovatelnýVE.Direct komunikační port může být připojen k počítači, telefonu nebo inteligentnímu telefonu
- Záruka 5 let
Střídač zasíláme přednastavený pro konkrétní sadu a dodané baterie.
Změny nastavení měniče lze provést pomocí:
- Počítač (nutný kabel VE.Direct na USB)
- Chytrých telefonů Apple a Android, tabletů MacBook a dalších zařízení (nutný VE.Direct Bluetooth dongle)
Regulátor nabíjení MPPT EPsolar
XDS2 XTRA-N G3 BLE 30A 100VDC
Regulátor řady XTRA-N je vhodný pro širokou škálu ostrovních aplikací, jako jsou chaty, domy a podobně. Vhodný je i pro použití ve vozidlech a to díky možnosti uzemnění na minusový pól.
Řídicí jednotka MPPT je uživatelsky nastavitelná bez nutnosti nákupu dalšího příslušenství.
- Automatické omezení nabíjecího výkonu a proudu
- Kompatibilní s olověnými a lithium-iontovými bateriemi
- Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
Bezúdržbová gelová baterie Green Cell AGM33 12V 200Ah VRLA
Bezúdržbová VRLA (Valve Regulated Lead Acid) technologie, dlouhá životnost a stabilita při vysokých teplotách okolí. Dobrá schopnost znovuobnovení po hlubokém vybití.
- Bezúdržbová technologie
- 600 nabíjecích cyklů při 50% hloubce vybití
- Jednoduchá instalace
Schéma zapojení
Zapojení tohoto systému jevelmi jednoduché.
Solární panelje připojen kregulátorunabíjení, který se stará o správné dobíjeníbaterie.
Přímo na baterii je napojen měnič napětí s 230V výstupem.
Jištění a konektory jsou předem zapojeny u nás.

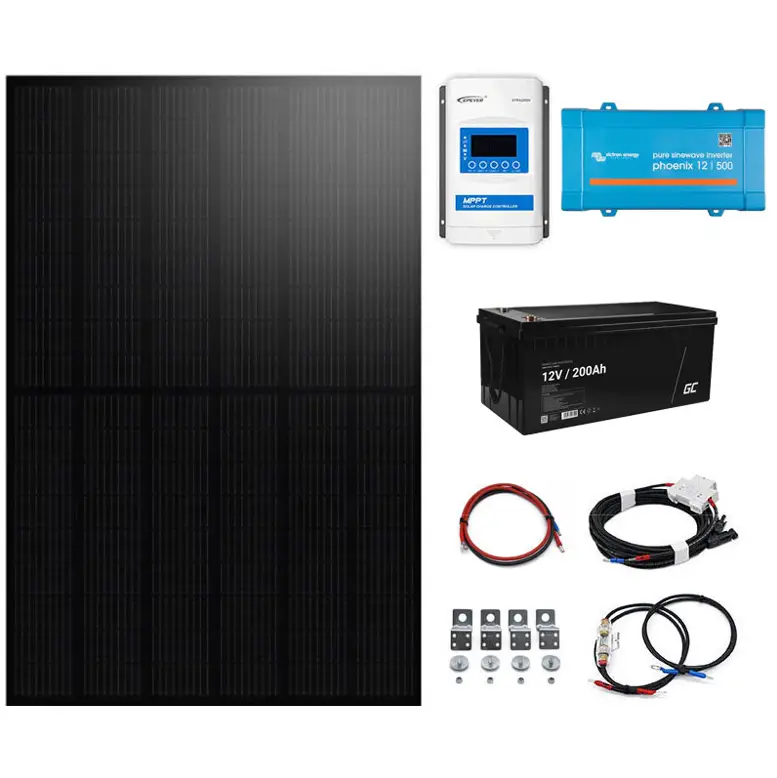

Solární systém obsahuje následující komponenty
- 1xSolární panel monokrystalický Longi 435Wp Hi-MO X6 full black
- 1xMěnič napětíVictron Energy Phoenix VE.Direct 12V 500VA
- 1xRegulátor nabíjení MPPT EPsolar XDS2 XTRA-N G3 BLE 30A 100VDC
- 1xBezúdržbová gelová baterie Green Cell AGM33 12V 200Ah VRLA
- 1xSolární kabel 6mm²10ms odpínačom PCF 10 DC
- 1xBateriový kabel6mm² s 30A AGU poistkou
- 1xMontážní příslušenství– Z držáky 4ks
- 1xKabel na měničs průřezem 10mm²
Často kladené dotazy
Mohou solární panely přebít mé baterie?
Regulátor nabíjení řídí nabíjení baterií konstantně, přebíjení není možné.
Mohu si prodloužit kabely baterie?
Rozšíření kabelů může způsobit snížení napětí.
Jak mohu vyčistit solární panel?
Odstraňte prach a nečistoty z povrchu panelu měkkým navlhčeným hadříkem. Doporučuje se pravidelné odstraňování odolných nečistot (ptačí trus), které mohou trvale poškodit povrch panelu.
Doporučujeme:Kontrolovat stav nabití baterie, podle indikátoru na regulátoru nebo podle měření napětí na svorkách baterie.
(100% nabita baterie – 12.70V, 80% nabití 12,40V, 60% nabití 12,20 V, 40% nabití 11,9V, kritické vybití pod 20% – 11,7V.)
Baterii je třeba měřit v klidovém stavu, ze solárního článku nedochází k nabíjení a také nedochází k odběru energie z baterie. Měření v případě že je do baterie energie dodávána nebo odebírána je zkreslené, proto je třeba baterii odizolovat a nechat baterii stabilizovat napětí alespoň 30minut.
