Popis produktu

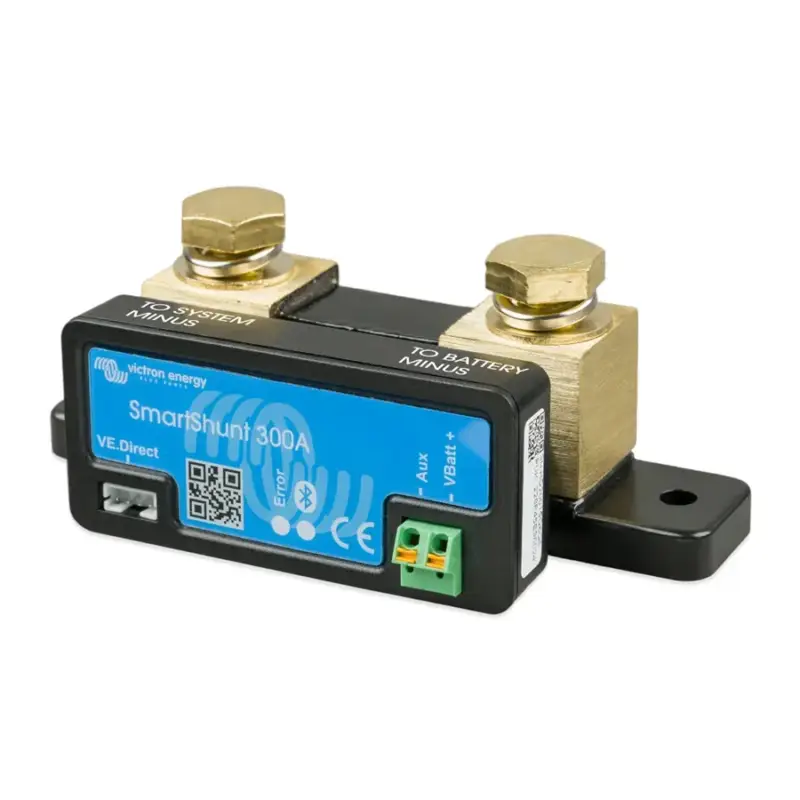

SmartShunt 300A Victron Energy – Hlídač stavu baterie
SmartShunt je monitor baterie stejně jako řadu BMV, ale neobsahuje displej. Displejem se stává Váš chytrý telefon s aplikací VictronConnect. Aplikaci VictronConnect si můžete zdarma stáhnout na Google Play nebo v App Store.
SmartShunt se připojuje přes Bluetooth k aplikaci VictronConnect v smartphonu (nebo tabletu) a pohodlně si můžete přečíst všechny sledované parametry baterie, jako je stav nabití, historické informace a mnoho dalšího.
Alternativně může být SmartShunt připojen a čten zařízením GX. Připojení k SmartShunt se provádí pomocí kabelu VE.Direct.
SmartShunt je dobrou alternativou k monitoru baterií BMV, zejména pro systémy, kde je třeba monitorování baterií, ale vyžaduje se méně kabeláže a není požadovaný klasický displej. SmartShunt je vybaven rozhraním Bluetooth, portem VE.Direct připojením, které lze použít ke sledování druhé baterie, na monitorování v středním bodě nebo pro připojení teplotního senzoru.
Rozdíly ve srovnání s bateriovým monitorem BMV712: žádný programovatelný vizuální a zvukový alarm.
Schéma běžného zapojení
Schéma zapojení se zařízením GX
Schéma zapojení s měřením startovací baterie
Schéma zapojení s teplotním senzorem
Schéma zapojení s měřením středního napětí
Technické parametry
- Rozsah napájecího napětí: 6,5 – 70 VDC
- Odběr proudu: <1 mA
- Rozsah vstupního napětí, pomocná baterie: 6,5 – 70 VDC
- Kapacita baterie: 1 – 9999 Ah
- Rozsah pracovních teplot: -40 + 50 °C
- Měří napětí druhé baterie nebo teplotu nebo střed: ano
- Rozsah měření teploty: -20 + 50 °C
- VE. Port pro přímou komunikaci: ano
Rozlišení a přesnost
- Proud: ± 0,1A
- Napětí: ± 0,01V
- Amp hodin: ± 0,1 Ah
- Stav nabíjení (0 – 100%): ± 0,1%
- Čas do vybití: ± 1 min
- Teplota (je-li připojen volitelný teplotní senzor): ± 1 °C (0 – 50 °C)
- Přesnost měření proudu: ± 0.4 %
- Offset: Méně než 10/10/20/40 mA
- Přesnost měření napětí: ± 0.3 %
Instalace a rozměry
- Rozměry (V x Ś x H): 44 x 120 x 44 mm
- Spojovací šrouby: M8
- Stupeň krytí: IP21
- Hmotnost: 300g
- Bezpečnost: EN 60335-1
- Emise / odolnost: EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3
- Kabely (jsou součástí dodávky): Dva kabely s pojistkou pro připojení „+“
