Popis
Popis produktu

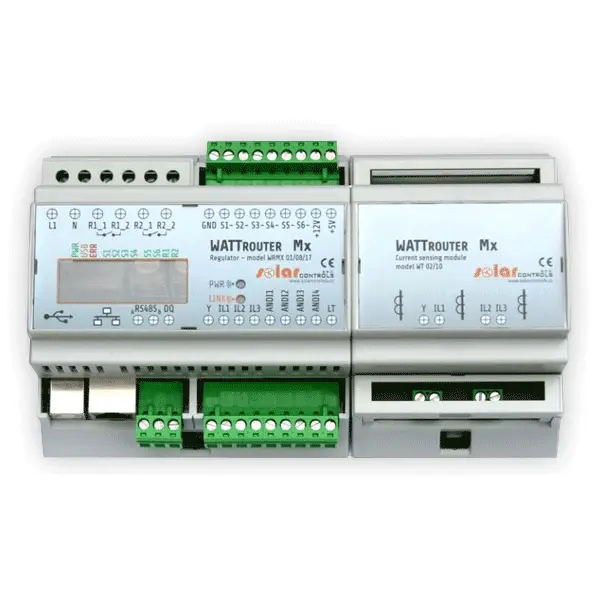

Regulátor WATTrouter Mx s měřícím modulem
WATTrouter Mx je programovatelný regulátor vlastní spotřeby fotovoltaických elektráren (dále jen FVE) pracujících v režimu zelený bonus, popř. obdobného postupu. Po správné instalaci a nastavení, regulátor dokonale optimalizuje vlastní spotřebu elektřiny vyrobenou vaší FVE. WATTrouter Mx se skládá z měřícího modulu a vlastního regulátoru.
Proudový rozsah měření je 3×20, trvalého zatížení 3×40. Po správné instalaci a nastavení, regulátor dokonale optimalizuje využití výrobku přebytků energie vyrobených vaší FVE. Návratnost zařízení dle výkonu FVE a možnostem využití vyrobené energie může být jen 4 měsíce!
WATTrouter Mx nabízí 6 SSR výstupů s možností plynulé regulace tepelných spotřebičů nebo PWM řízení a 2 reléové výstupy. Obsahuje také možnost instalace bezdrátového modulu SC-Gateway, dokonalejší časové plány, víceúčelové vstupy ANDI, integrovanou MicroSD kartu, snadnější montáž / demontáž díky rozpojitelná svorkovnicím. Je vhodný i pro ty nejnáročnější aplikace.
Vlastnosti
- WATTrouter Mx je zcela bezhlučný
- Odražka Integrovaná MicroSD karta
- Odražka Nastavení pomocí USB, nebo ethernetu (RJ45)
- Odražka Spínání až 8 výstupů (2 reléových a 6 externích polovodičových relé- SSR) podle nastavitelných priorit.
- Odražka Třífázové nepřímé měření velikosti proudu
- Odražka Denní, týdenní, měsíční a roční statistiky výroby, přebytků a spotřeby (pouze s aktivovanou SW nadstavbou)
- Odražka Jednofázová detekce napětí pro určení směru proudu na L1 a softwarová detekce pro určení směru proudu na L2 a L3
Tichý provoz
Regulátor je zcela bezhlučný, neboť výkonové triaky známé z WATTrouteru M byly nahrazeny SSR výstupy, na které se připojují pasivně chlazená výkonová SSR relé. Tímto odpadají potíže s hlukem ventilátoru, prašností a dále s nutností opravy regulátoru při případném poškození výkonových triaků zkratem. Výkonová SSR lze také dimenzovat jak podle proudové zatížitelnosti, tak podle možností chlazení.
WATTrouter Mx zajišťuje následující funkce
- Třífázové nepřímé měření velikosti proudu.
- Jednofázová detekce napětí pro určení směru proudu na L1 a softwarová detekce pro určení směru proudu na L2 a L3.
- Vyhodnocení činných výkonů v jednotlivých fázích pro stanovení přebytku vyrobené energie.
- Regulace podle součtu výkonů (úhrnného přebytku) ze všech tří fází nebo podle přebytku v každé fázi.
- Spínání až 8 interních výstupů (2 reléových a 6 externích polovodičových SSR relé) podle nastavitelných priorit.
- Optimální využití přebytků z FVE v SSR výstupech proporcionálním synchronním spínáním ohmické zátěže v souladu s evropskými normami EN 61000-3-2 a EN 61000-3-3.
- Velmi krátká průměrná dynamická odezva regulátoru (do 10 s)
- Volitelný program CombiWATT pro spínání zátěží v kombinovaném režimu přebytek FVE + nízký tarif (Vhodný především pro ohřev TUV a např. I pro bazénové filtrace).
- Vstup pro signál nízkého tarifu (noční proud) pro funkci CombiWATT (kombinovaný režim provozu).
- 4 víceúčelové vstupy ANDI pro konfigurovatelné připojení externích proudových měřicích transformátorů, impulzních výstupů externích elektroměrů a analogových snímačů NTC a PT1000.
- Vstup DQ pro připojení až 4 digitálních teplotních čidel DS18x20
- Oddělený měřicí modul a regulátor pro snadnější instalaci do stávajících domovních rozvodů.
- Software WATTconfig ECO pro MS Windows XP a vyšší zajišťuje komfortní nastavení a sledování činnosti regulátoru pomocí rozhraní USB.
- Integrované webové rozhraní umožňující pohodlné nastavení a sledování činnosti regulátoru pomocí běžného internetového prohlížeče.
- Modul reálného času zálohovaného lithiovou baterií pro pokročilé řízení výstupů i funkce CombiWATT.
- Časové plány pro výstupy.
- Denní, týdenní, měsíční a roční statistiky výroby, přebytků a spotřeby (pouze s aktivovanou SW nástavbou).
- Integrovaná MicroSD karta
- Možnost aktualizace firmwaru.
Ke zprovoznění plynulé regulace spotřebiče (např. Bojler) podle přebytku, je u WATTrouteru Mx vždy nutné dokoupit alespoň jedno výkonové polovodičové relé – SSR.
WATTrouter se skládá z měřícího modulu a vlastního regulátoru. Nastavení regulátoru se provádí z osobního počítače (notebook, mininotebook, popř. Stolní PC) pomocí USB rozhraní.
Technické parametry
- Proudový měřicí rozsah: 0 – 20A
- Proudová zatížitelnost měřícího modulu: 0 – 40A
- Vzdálenost regulátoru a polovodičového relé: <10 m
- Pracovní poloha: libovolná
- Upevnění regulátoru: DIN 35mm nebo 2 šrouby s polokruhovou či zápustnou hlavou s průměrem do 6mm.
- Měřicí modul: DIN 35mm nebo 1 šroub s polokruhovou či zápustnou hlavou s průměrem do 6mm
- Kategorie přepětí: III
- Elektrická pevnost: 4 kV / 1 min (napájení (L1, N) Výstup, výstup – výstup,
- Napájení – proudový vstup, SSR výstup aj. (GND, I_L …, LT, FB …, S +, S1-, S2-, S3-, S4-))
- Stupeň znečištění: 2
- Teplotní rozsah provozu: -20 ° C do + 40 ° C
- Teplotní rozsah skladování: -40 ° C do + 80 ° C
- Jištění: B6a
- Krytí: regulátor i měřicí modul: IP 20
- Rozměry: 70x110x64mm
- Hmotnost Regulátora: 350g
- Měřicí modul: 100g
- Hlučnost: (včetně výkonových SSR) Pouze pasivní chlazení, u výkonových SSR je nutno zajistit dostatečný odvod tepla.
- Baterie pro zálohování reálného času: CR2032 lithium, výdrž obvykle> 6 let
- Záruční doba: 24 měsíců
- Napájecí napětí: 230V, 50Hz
- Spotřeba elektrické energie: režim stand-by <3VA
- Spotřeba elektrické energie: 1 reléový výstup 0,4W
- Spotřeba elektrické energie: všechny výstupy
- Sepnuté a zatížené max. dovolenými proudy: 4W (do této hodnoty nejsou započítány spínací ztráty výkonových SSR)
- Proudový měřicí rozsah: 0-20 (± 5%), 50Hz (± 5%)
- Napěťový měřicí rozsah: 230V (± 5%), 50Hz (± 5%)
- Proudová zatížitelnost měřícího modulu: 0-40 (± 5%), 50 Hz (± 5%)
- Přesnost měření činného výkonu: 5% ± 0,05kW
