Popis

Popis produktu

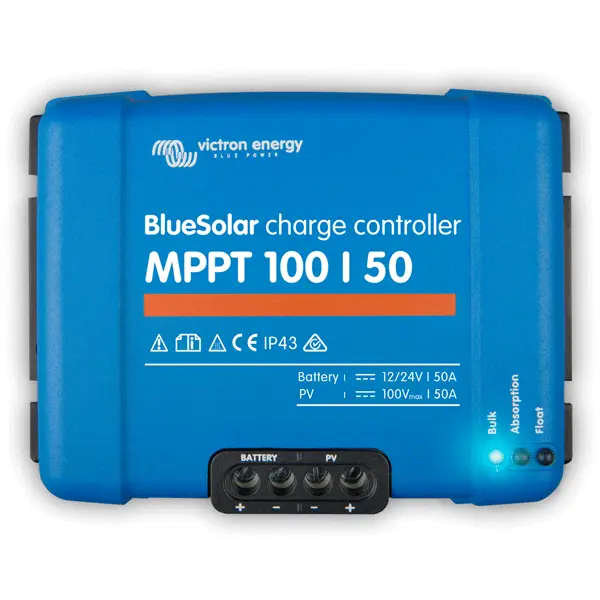

MPPT regulátor nabíjení Victron Energy BlueSolar 100V 50A

MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru.

Není možné kombinovat daný regulátor s optimizéry, v případě takové kombinace hrozí nevratné poškození regulátoru.

Ultra rychlé MPPT sledování

Zejména při zatažené obloze s kontinuální změnou intenzity svitu jsou díky tomuto regulátorusolární zisky o 30% vyššíoproti klasickým PWM regulátorem nebo o10% vyšší oproti pomalým MPPT regulátorem. Obzvláště při částečném zastínění mohou být dány dva i více bodů maximálního výkonu. Běžné MPPT regulátory mají snahu udržovat výkon na lokálním bodě výkonu, což ale nemusí odpovídat optimálnímu (maximálnímu) bodu výkonu. Kompletní a podrobné nastavení regulátoru můžete naprogramovat přes PC s použitím kabeluVE.direct na USB. Podrobný návod na konfiguraci najdete na victronenergy.com/live/ve.direct:mpptprefs

Možnost připojení externíhoBluetooth adaptéru Smart Dongle

Řada regulátorůMPPT BlueSolar MPPT umožňuje připojení externího Bluetooth adaptérus označenímSmart Dongle

Tento externíBT adaptér prinášímožnostpropojení vášho inteligentnéhotelefónu / tabletu s vaším solárnímregulátorem. Môžete monitorovatmnoho parametrůsystému a historické štatistiky za posledních 30 dnů. Dálemáte možnostprovádětnastaveníprovozníchparametrů.

Dodávka neobsahuje externí adaptér Smart Dongle

Adaptivní třístupňové nabíjení

1. rychlé nabíjení (Bulk)
2. absorpční (Absorption)
3. udržovací (Float).

Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače. Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní vliv na plnohodnotné dobití baterie a její životnost.

Maximální povolený výkon panelu u12 V systémů je 700 Wp, u 24 V systémech 1400 Wp. V případě překročení těchto hodnot regulátor automaticky zredukuje příchozí výkon od panelů na přijatelné hodnoty, aby se nepoškodil. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12V baterii i panely s pracovním napětím 24 V. U 24 V systémech doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

BatteryLife algoritmus

Adaptivní nabíjení pro prodloužení životnosti baterie. Regulátor neustále sleduje míru nabití baterie a den za dnem postupně zvyšuje úroveň napětí, při které dojde k odpojení zátěže až do stavu, kdy je dosaženo absorpční napětí (baterie plně nabitá). Následuje opět pokles úrovně napětí, při které dochází k odpojování zátěže. Tímto způsobem může docházet cca jednou týdně k plnému dobití baterie i při snížených solárních ziscích a vyšší zátěži, což se pozitivně projeví v délce životnosti baterie. Jde o volitelnou funkci. Navíc je k dispozici i programovatelný algoritmus pro nabíjení baterie.

Zabudovaná ochrana

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeny pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu. Regulátor obsahuje vnitřní teplotní senzor pro správnou úpravu nabíjecího napětí.

Upozornění: Maximální napětí na prázdno (označované jako Voc) připojených solárních panelů nesmí překročit hodnotu 100V (pozor: s klesající venkovní teplotou roste napětí solárních panelů).Maximální vstupní zkratový proud FV panelů nesmí překročit hodnotu 60A, jinak může dojít k trvalému poškození.

Světelná LED indikace

• Modrá LED dioda BULK – rozsvítí se, když je regulátor napojen na baterii
• Modrá LED dioda absorption – rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
• Modrá LED dioda float – rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.

Další vlastnosti

• Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólování FV panelů.
• Automatická detekce systémového napětí 12, 24 nebo 48 V na straně baterií. Při montáži protovždy nejprve připojte baterii a teprve následně panely.
• Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.

Možnost volby hodnot napětí pro odpojení a připojení zátěže

Nalevo od připojování kabeláže od baterií jsou přítomny čtyři výstupy. Kombinací jejich vzájemného propojení pomocí můstku (jumperu) docílíme žádaného způsobu odpojování / připojování zátěže a nabíjení baterie:

1. Bez můstku – volba tzv. BatteryLife algoritmus, tedy způsobu, kdy se regulátor pravidelně snaží dobít baterii do plného stavu. Připojovací a rozpojovací napětí pro zátěž není konstantní, ale mění se v závislosti na aktuální stavu nabíjení baterie. Významným způsobem prodlužuje životnost baterie zejména u systémů, kde je spotřeba energie větší v porovnání s její výrobou.
2. Můstek (jumper) vložený mezi 3. a 4. pin – Odpojovací napětí zátěže 11,1 V (12 V systémy) nebo 22,2 V (24 V systémy)- Opětovné připojovací napětí zátěže 13,1 V (12 V systémy) nebo 26,2 V (24 V systémy)
3. Můstek (jumper) vložený mezi 2. a 3. pin- Odpojovací napětí zátěže 11,8 V (12 V systémy) nebo 23,6 V (24 V systémy)- Opětovné připojovací napětí zátěže 14,0 V (12 V systémy) nebo 28,0 V (24 V systémy)

Výstupem pro napojení zátěže lze ovládat (zapnuto / vypnuto) také vybrané typy měničů Victron, které jsou standardně napojeny přímo na baterii. Modely SINUS Phoenix 12/180, 24/180, 12/350, 24/350, modely řady SINUX Phoenix C a měnič / nabíječka MultiPlus C vyžadují zařízení Dálkové ovládání měniče, modely měničů SINUS Phoenix 12/800, 24/800, 12 / 1200 a 24/1200 toto rozhraní nepotřebují. Zapojení viz schémata ve fotogalerii.

Technické parametre

• Pracovní napětí na baterii: 12 nebo 24 V (automatické přizpůsobení)
• Maximální proud: 50 A
• Maximální výkon FV pole při 12V: 700 W (MPPT rozsah od 15 do 70V)
• Maximální výkon FV pole při 24V: 1400 W (MPPT rozsah od 15 do 70V)
• Maximální napětí FV pole naprázdno: 100V
• Maximální účinnost: 98%
• Spotřeba energie: 10 mA
• Absorpční napětí: továrně nastaveno 14,4V / 28,8V
• Udržovací napětí: továrně nastaveno 13,8V / 27,6V
• Nabíjecí algoritmus: adaptivní vícestupňový
• Teplotní kompenzace nabíjecího napětí: -16 mV / °C (12V), – 32 mV / °C (24V)
• Ochrana:
• – Opačné zapojení polarity baterie (pojistka)
• – Zkrat na výstupu
• – Vysoká teplota
• Rozsah pracovních teplot: – 30 až + 60 °C (plný výstupní výkon do 40 °C)
• Vlhkost: 95%, nekondenzující
• Barva: modrá (RAL 5012)
• Svorkovnice: 13 mm2
• Stupeň krytí: IP43 (elektronické součásti), IP22 (připojovací součásti)
• Hmotnost: 1,3 kg
• Rozměry: 130 x 186 x 70 mm (výška x délka x hloubka)

Aplikace VictronConnect

Aplikace VictronConnect umožňuje získat živé informace o stavu a konfigurovat produkty Victron.
