Popis
Popis produktu

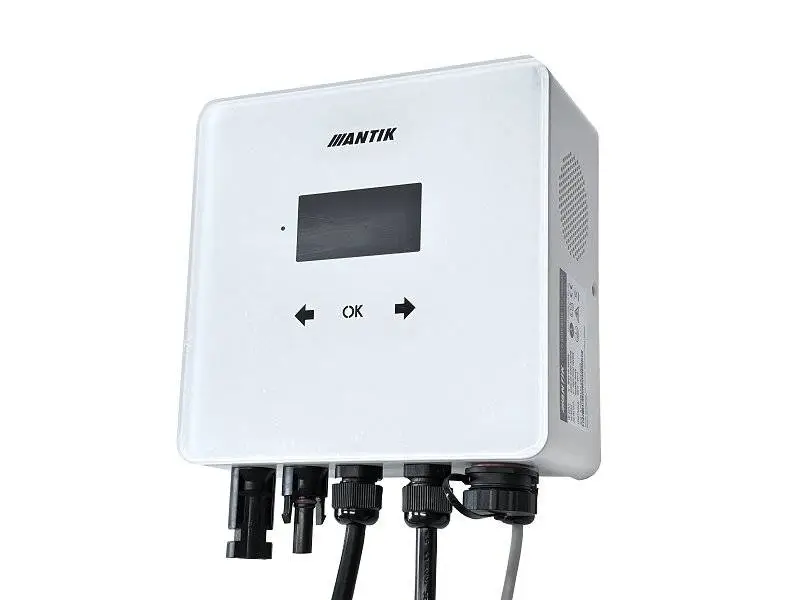

ANTIK zařízení pro solární ohřev vody PWH 01 V3 3kW
Solární měnič Antik Water Heater PWH 01 V3 MPPT slouží k napájení topných zařízení. Má volitelný výkon 2 000 – 3 000 W a umožňuje efektivní přímé napájení bojleru ze slunce. Tato nová verze je vylepšenou variantou úspěšného modelu V2 a navíc disponuje dvěma výstupy. Měnič je koncipován pro vstupní napětí 0 až 400 V DC, s ohledem na provozní napětí topné patrony bojleru. Díky tomu, že je bojler v podstatě čistě ohmická zátěž, je výkon zpracováván prakticky od prvního vyrobeného wattu.
Tento solární měnič představuje optimální ekonomické a technické řešení pro napájení bojleru přímo z fotovoltaiky, bez nutnosti velké, těžké a drahé technologie. Pro různé ovládání a nastavení měniče je k dispozici bezplatná aplikace ANTIK Smart Home (pro Android i iOS). Navíc splňuje podmínky dotačního programu NZÚ light 2024, a to bez nutnosti dalších rozvaděčů se stykačovou kombinací nebo jiných způsobů dodatečného přepnutí mezi sítí a fotovoltaickým zařízením. Zařízení podle nastaveného režimu přímo napájí bojler z produkce solárních panelů, minimalizujíc tak zbytečné ztráty.
Fotovoltaický ohřev vody je efektivní způsob využití solární energie pro domácnosti a chaty. Stačí namontovat fotovoltaické panely na střechu a připojit k vašemu stávajícímu bojleru na teplou vodu. Teplá voda bude ohřívána ze slunce, v případě že jej nebude v daný den dostatek, zařízení přepne ohřev na 230V síť.
Díky aktivnímu chlazení s ventilátorem se udržuje optimální teplota. Regulátor také podporuje technologii MPPS (Maximum Power Point Searching), která vyhledává bod s nejvyšším výkonem na charakteristice solárních panelů. To je užitečné, pokud jsou některé panely zastíněny.
Systém nevyžaduje složité úpravy akumulačního zásobníku a lze jej ovládat pomocí mobilní aplikace.
Optimální kombinace solárních panelů s tímto měničem v praxi jsou čtyři až šest panelů o výkonu 450-550 W každý, což odpovídá celkovému výkonu 2 – 2,7 kW.
Sekundární výstup
Antik Water Heater verze 3 obsahuje možnost připojit sekundární výstup přes třípólový konektor, který je chráněn vodotěsným krytem. Pro připojení výstupu je třeba dokoupit konektor na kabel, který je volitelným příslušenstvím ke střídači (není součástí balení).
Solární střídač přepne ohřev na sekundární výstup v případě, že teplota vody na externím čidle dosáhla nastavené teploty pro ohřev fotovoltaikou nebo i v případě, že obvod byl odpojen termostatem (zařízení detekuje nulový proud).
Druhý výstup zůstane zapnutý do doby, než teplota na externím čidle neklesne o 5 stupňů pod nastavenou teplotu pro fotovoltaiku. Pokud v době přepnutí na druhý výstup je detekován nulový proud (výstup není zapojen) zařízení se přepne zpět na první výstup a nebude přepínat na druhý výstup. Funkce zálohy ze sítě na druhém výstupu není podporována.
Pro připojení zařízení do druhého vstupu je třeba dokoupit ANTIK konektor PWH EK1.
3 provozní režimy
- FVE (PV) režim – funkce, kdy je využívána pouze energie solárních panelů.
- Síť (AC) režim – funkce, kdy je využívána energie pouze z rozvodné sítě.
- AUTO režim – funkce, kdy zařízení pracuje zcela autonomně a může zajistit dostatek teplé vody po celý rok.
Kromě těchto základních výhod má zařízení tyto doplňující funkce
- Vzdálený dohled přes síť WiFi a aplikaci Antik Smart Home
- Monitoring teploty vody v bojleru na dálku
- Možnost zálohy ohřevu ze sítě 230V
- Aktivní chlazení s ventilátorem pro zvýšení výkonu až na 3kW (ventilátor má řízené otáčky, od 40 stupňů uvnitř zařízení se začne točit na min. otáčkách, při 60 stupních jde na max. otáčkách. Pokud teplota dále stoupá, začne se omezovat výkon).
- Přehledné uživatelské rozhraní
Schéma zapojení
Pro lepší ochranu před bleskem doporučujeme doplnit pojistky a přepěťovou ochranu na vodiče vedoucí od solárních panelů do zařízení.
Mobilní aplikace
Pomocí mobilní aplikace ANTIK Smart Home je možné:
Sledovat veličiny
- Okamžité hodnoty napětí panelů, proudu a výkonu
- Teplota vody v bojleru / akumulační nádrži
- Teplota zařízení – Denní vyrobená energie
- Celková vyrobená energie
- Graf výkonu a teploty vody s roční historií
- Aktuální mód činnosti (síť, solar, off)
Nastavovat veličiny
- Omezit maximální výkon
- Nastavit požadovanou teplotu vody
- Nastavit čas pro přepnutí ohřevu na 230V
- Zapnout / Vypnout měnič
Konektory a ovládání
1.OLED displej
2. Dotykové klávesy
3. Modul
4.Komunikační modul pro dálkové ovládání
5. Vstup od FV panelů
6. Vstup 230VACze sítě
7. Výstup AC 1 do odporovéhotělesa
8. Výstup AC 2 do odporovéhotělesa
9. Vstup pro čidlo teploty vody v bojleru (akumulační nádrži)
Technické parametry
- AC vstup: 230VAC, max. 16A
- DC vstup: 0-400VDC, max.16A
- DC připojení: MC4
- AC výstup: 0 – 250VAC 50Hz, obdélníkový průběh, vhodné jen pro odporovou zátěž!
- MPPT měnič: volitelný výkon měniče 2000 – 3000 W (nastavitelný po 50 Wattech)
- Uživatelské rozhraní: 2.5” OLED displej, dotyková tlačítka
- Komunikační rozhraní: RS485WiFi – Propojení na ANTIK Smart Home
- Průměr čidla: 50mm
- Rozměry a hmotnost: 160x160x80mm, 2kg
- Způsob montáže: Nástěnná montáž pomocí přibalené konzoly
- Provozní teplota: -20 až +60°C
- Chlazení: aktivní
- Provedení: IP31
